Transmisor FM 30-40 w 88-108 MHz stereo ajustable

Ajustable cambio de frecuencia .

 Ajustable salida de potencia, sonido estéreo de alta calidad

El producto se prueba antes del envío. Utilícelo según sea necesario. Conecte primero la antena antes de poner en marcha el transmisor. De lo contrario, el transistor se quemará. Si lo usa incorrectamente, perderá la garantía, los transistores no son acogidos por la garantía  Instrucciones de funcionamiento

A, ajuste de frecuencia: Presione el botón central durante más de 5

Segundos. A continuación, El sistema entra en la interfaz para establecer parámetros.

Cuando aparece 'FRE' en la pantalla única, el valor de frecuencia

Se puede modificar presionando la tecla ARRIBA o la tecla Abajo. El largo

Presione la tecla para ajustar el valor de frecuencia rápidamente. Después de ajustar

Los parámetros, puede cambiar parámetros o salir del modo de ajuste

Según el botón central.

B, Ajuste de potencia: Presione el botón central durante más de 5

Segundos. A continuación, El sistema entra en la interfaz para establecer parámetros.

Cuando aparece el 'PO' en la pantalla única, el valor de frecuencia

Se puede modificar presionando la tecla ARRIBA o la tecla Abajo. Después

DC12V

La entrada de energía

Salida RF

La salida Impedancia es 50 Ohmios

UP KEY Medio

LLAVE

LLAVE abajo

Micrófono

Entrada de

Audio

Entrada

Disco U

Entrada

Ajustando los parámetros, puede cambiar los parámetros o salir

Modo de ajuste según el botón central.

C, ajuste de volumen: Presione el botón central durante más de 5

Segundos. A continuación, El sistema entra en la interfaz para establecer parámetros.

Cuando aparece el 'VOL' en la pantalla única, el valor de frecuencia

Se puede modificar presionando la tecla ARRIBA o la tecla Abajo. Después

Ajustando los parámetros, puede cambiar los parámetros o salir

Modo de ajuste según el botón central.

D, Ajuste del reproductor: cuando el sistema no está en el parámetro

Interfaz de ajuste, presione la tecla ARRIBA o la tecla ABAJO para cambiar el

PREV o el siguiente, y luego reproducir/pausar el botón en el medio

LLAVE.

2., Precauciones de uso:

A, La fuente de alimentación es de voltaje CC. La entrada es positiva y negativa. El

El rango de voltaje de entrada es de 12-13V. La capacidad de entrada de la fuente de alimentación no debe ser

Menos de 8 amperios.

B, Las antenas deben usarse para transmitir antenas de 50 ohmios. El

El rango de frecuencia debe estar entre 76-108MHZ. Tenga en cuenta que la posición

La relación de onda en la pantalla no debe ser superior a 2,00 cuando se usa.

3: Descripción del parámetro

1, voltaje de entrada: DC 12V-13,5 V no puede exceder la fuente de alimentación de 13,5 V.

2, corriente de entrada: <7A

3. Señal de audio: La entrada máxima Vpp es inferior a 1V.

4. Tipo de micrófono: micrófono cilíndrico o micrófono.

5, potencia de salida: 30W, la potencia máxima puede alcanzar 40W

6, impedancia de salida: 50

7, frecuencia de trabajo: 76M-108MHz

8, paso de frecuencia: 0,1 MHz

9, distorsión: 0.03% ~ 0.1%

A, tamaño del tablero: Placa de lanzamiento: 150*80mm (excluyendo SMA y otras partes prominentes), altura

70mm (excluyendo la parte de visualización)

B, distancia de lanzamiento: superior a 8km (la premisa es que el área abierta, la altura de la antena es

Lo suficientemente alto)

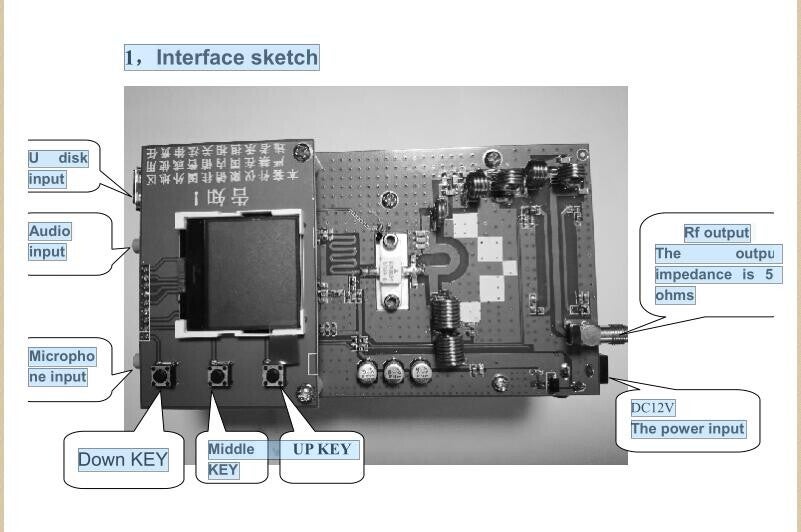

4., Boceto de interfaz
